Vollständiger Netzwerkaufbau für eine Wohngruppe in Leipzig — von der Konzeption bis zur Inbetriebnahme. Drei isolierte Netze, flächendeckendes WLAN, USV-Absicherung und DSGVO-konforme Videoüberwachung auf Basis der Ubiquiti UniFi-Plattform.
Ausgangssituation
Die Wohngruppe Seelenstärker Felia gGmbH benötigte eine vollständig neue Netzwerkinfrastruktur. Das bestehende Netz bot keine Segmentierung — Mitarbeiter, Kinder und Besucher teilten sich dieselbe Verbindung. Datenschutzanforderungen an ein Netz für minderjährige Schutzbedürftige waren nicht erfüllt. Zudem fehlte eine zuverlässige, zentral verwaltbare WLAN-Abdeckung, eine USV-Absicherung der Technik und eine rechtskonforme Videoüberwachungslösung.
Planung & Konzeption
Nach einer Vor-Ort-Begehung wurden Grundrisse analysiert, Kabelpfade aufgenommen und eine WLAN-Ausleuchtungsplanung (Heatmap) erstellt. Das Netzwerkkonzept definierte drei isolierte Segmente mit klar getrennten Zugriffsrechten sowie ein Datenschutzkonzept für das Kinder-VLAN gemäß DSGVO.
Netzwerkinfrastruktur & Switching

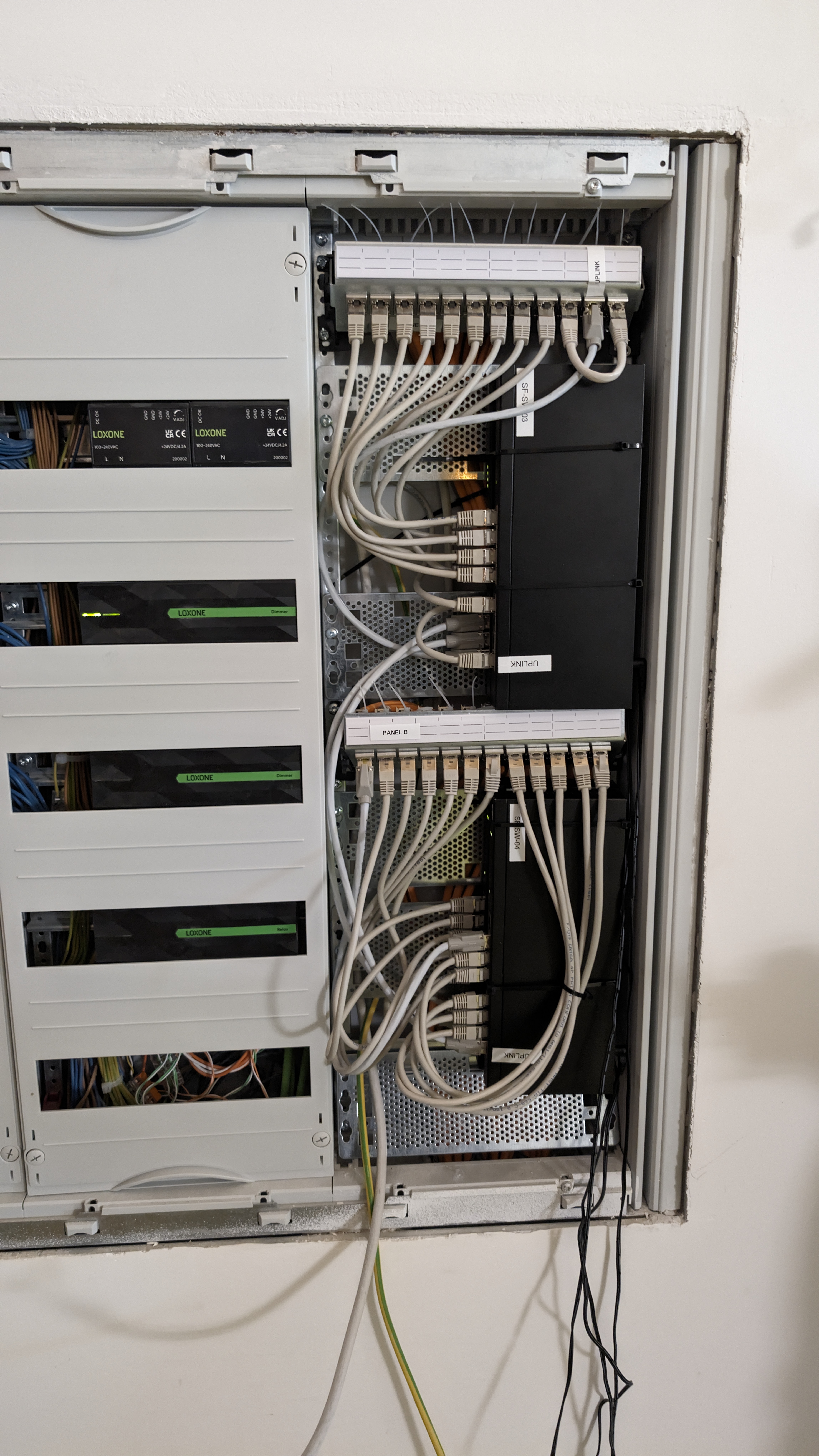

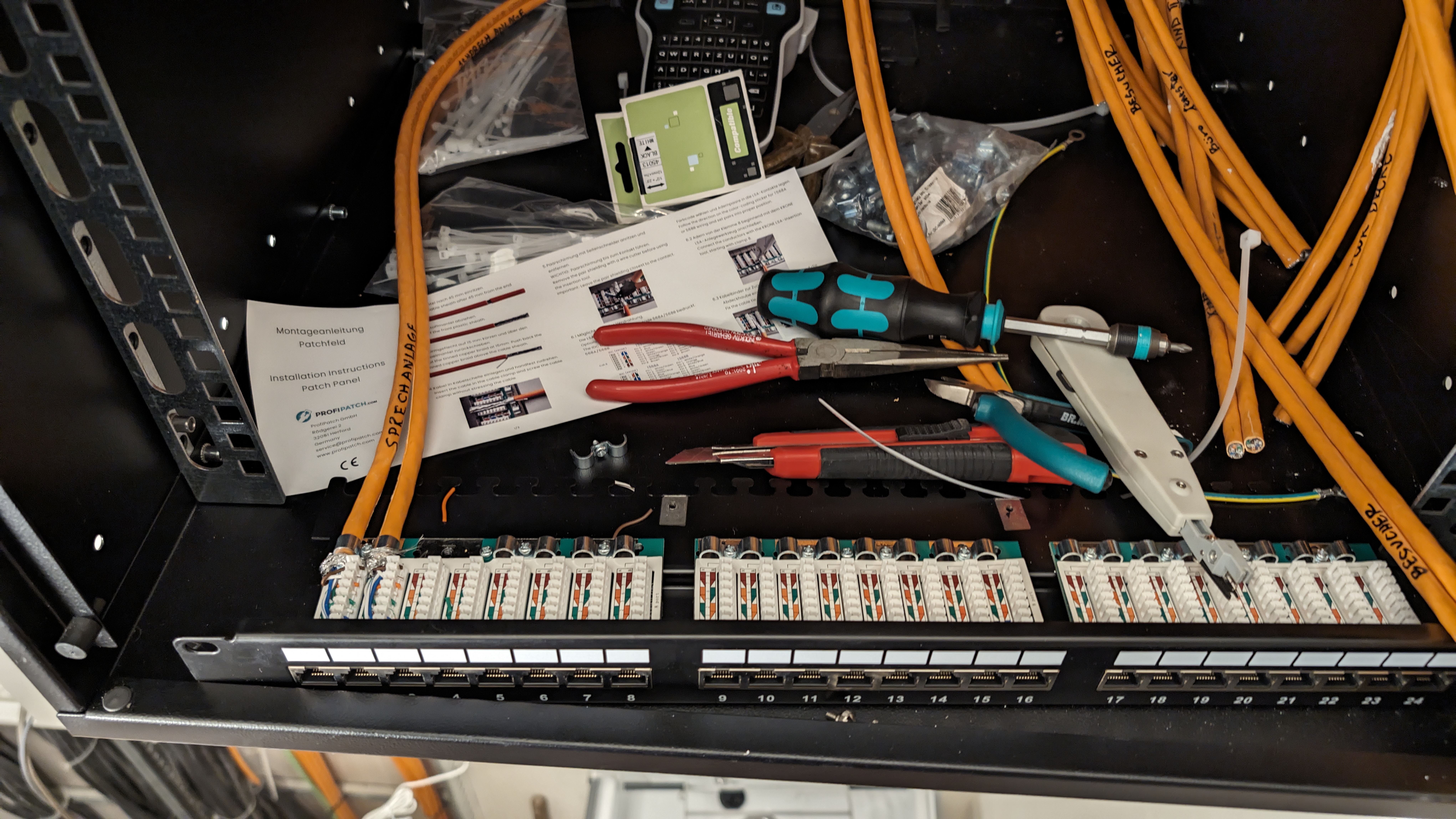

Als Infrastrukturplattform wurde Ubiquiti UniFi gewählt — kompakt, zentral verwaltbar und ohne laufende Lizenzkosten. Kompakte UniFi PoE-Switches wurden in einem Wandschrank montiert und versorgen alle Access Points per Power-over-Ethernet. Alle Patchkabel wurden vor Ort gecrimpt, aufgelegt und beschriftet.
- ◆ Ubiquiti UniFi — zentrales Controller-Management, keine Cloud-Abhängigkeit

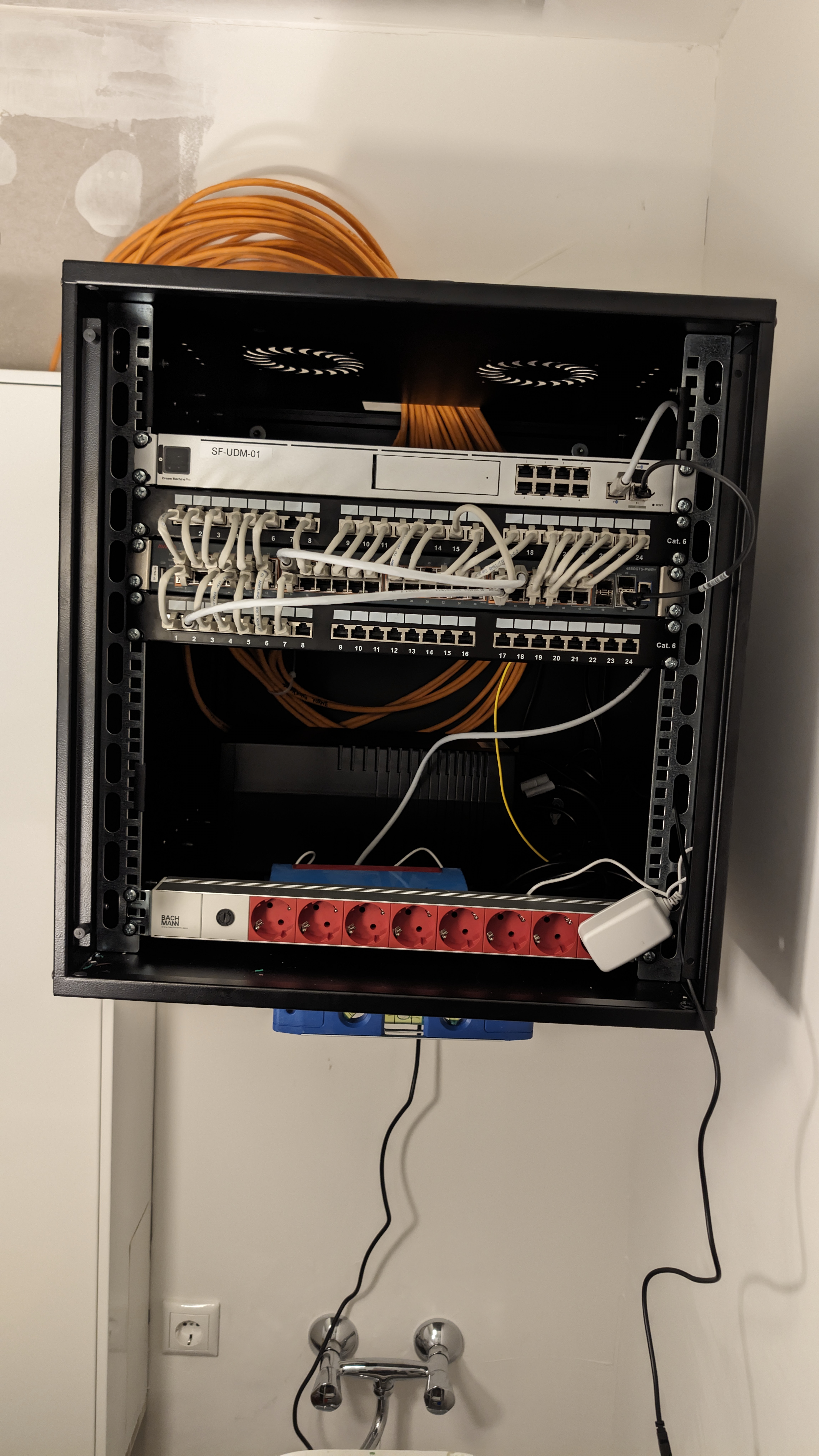

- ◆ Kompakte UniFi PoE-Switches im Wandschrank (sauber gepatcht, beschriftet)

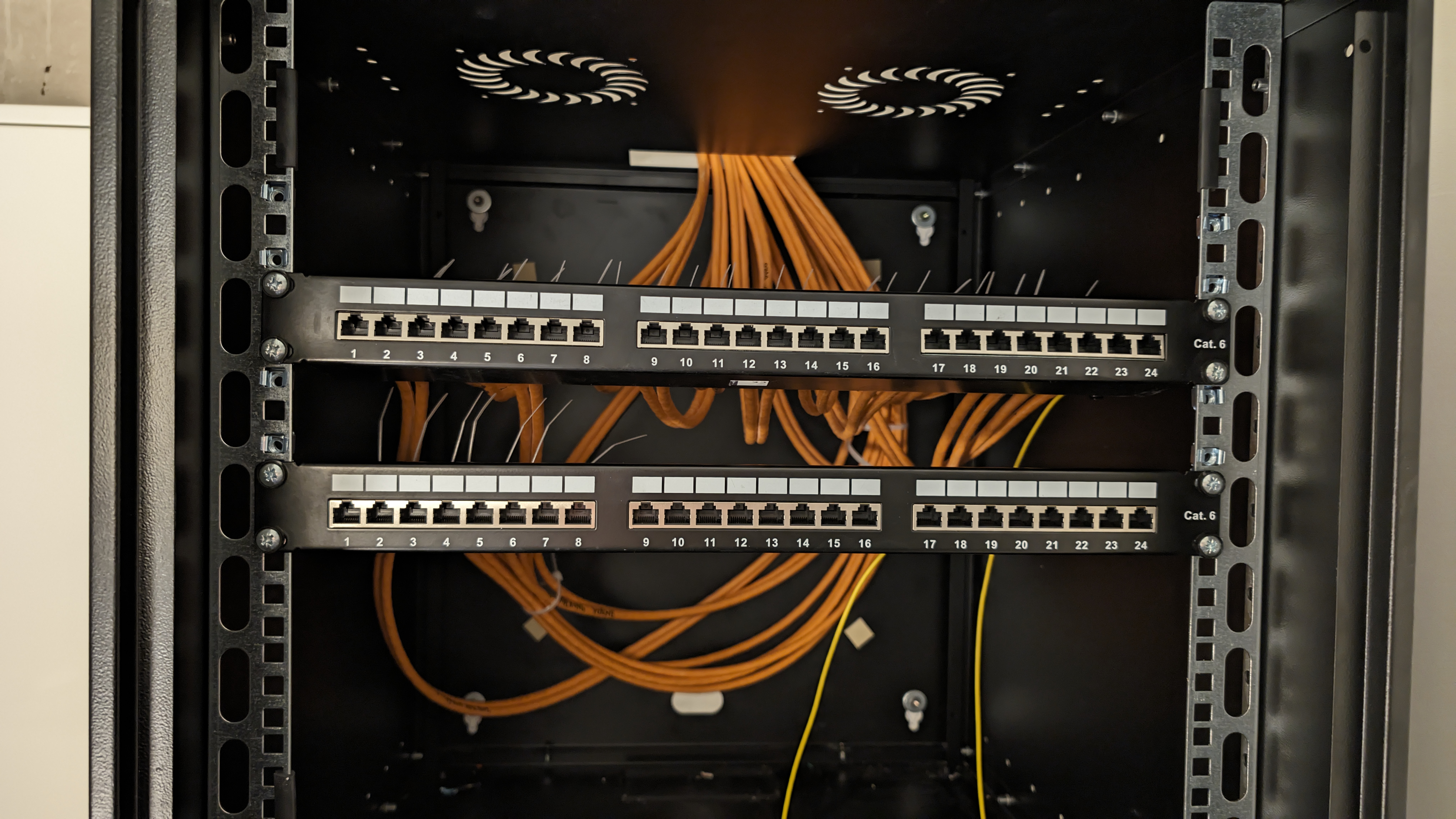

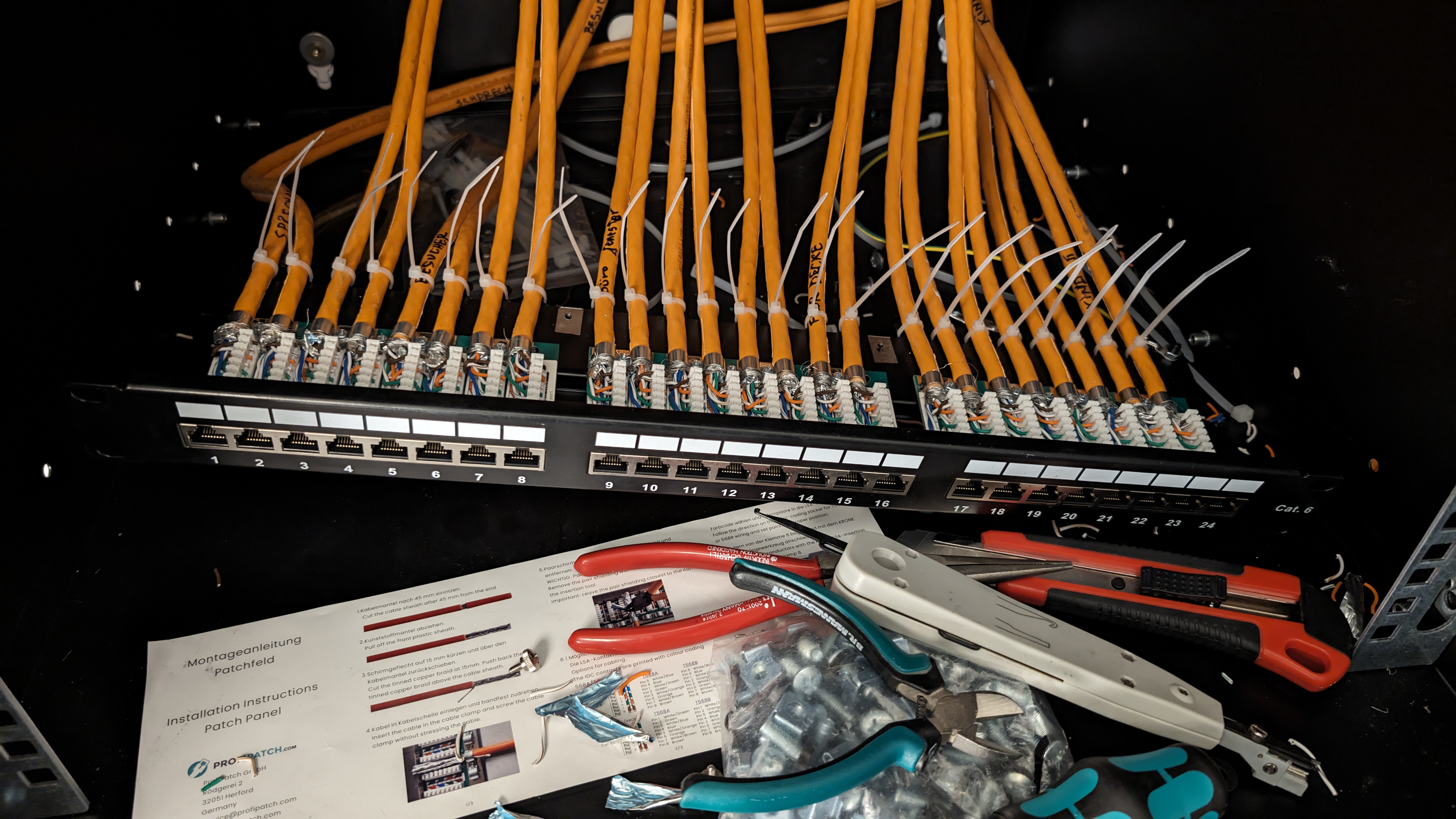

- ◆ Strukturierte Verkabelung: Patchkabel gecrimpt, Kabelpfade fixiert und dokumentiert
- ◆ Inter-VLAN-Routing vollständig gesperrt — kein Datenverkehr zwischen den Netzen
WLAN-Installation (Wi-Fi 6)

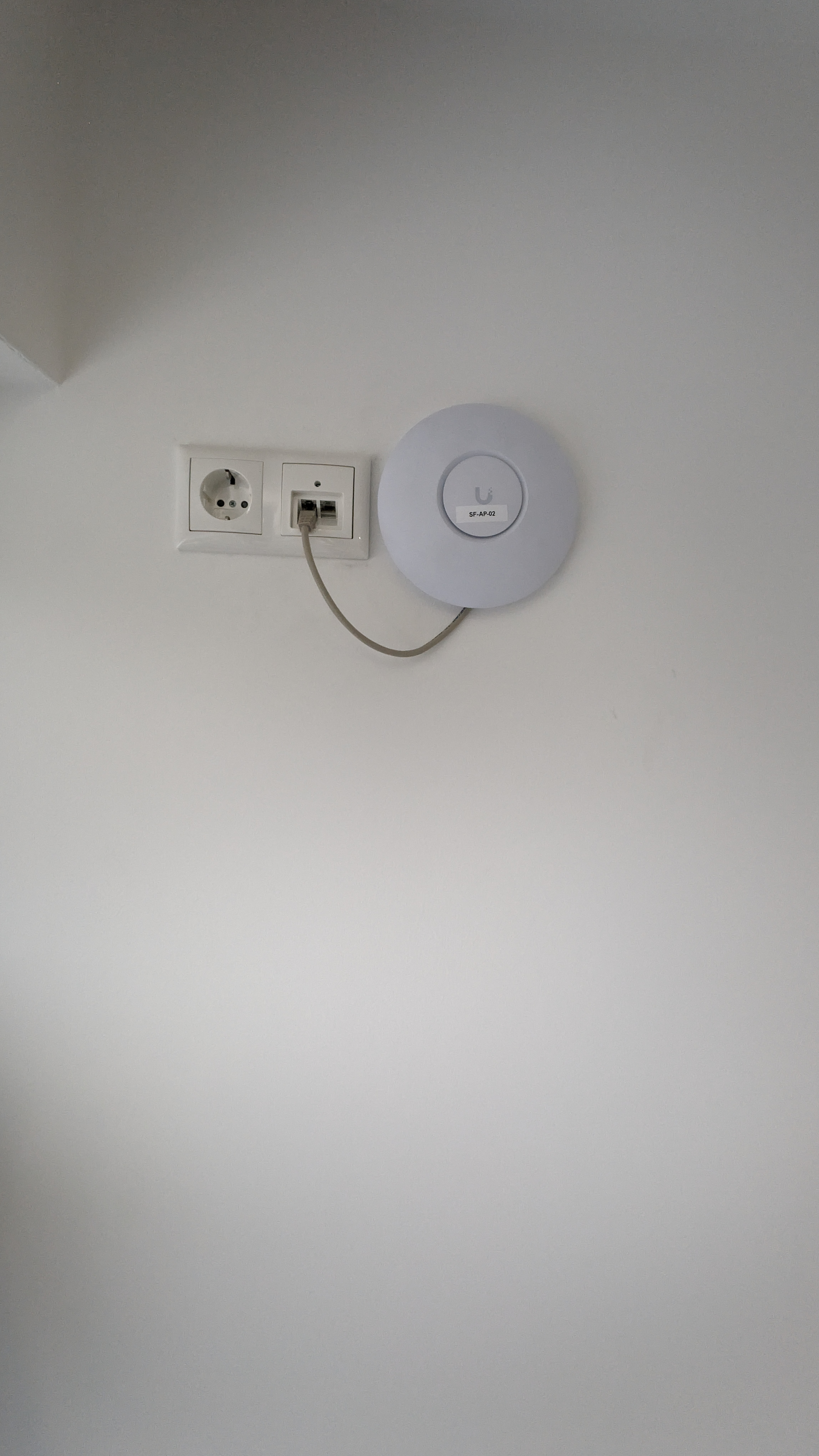

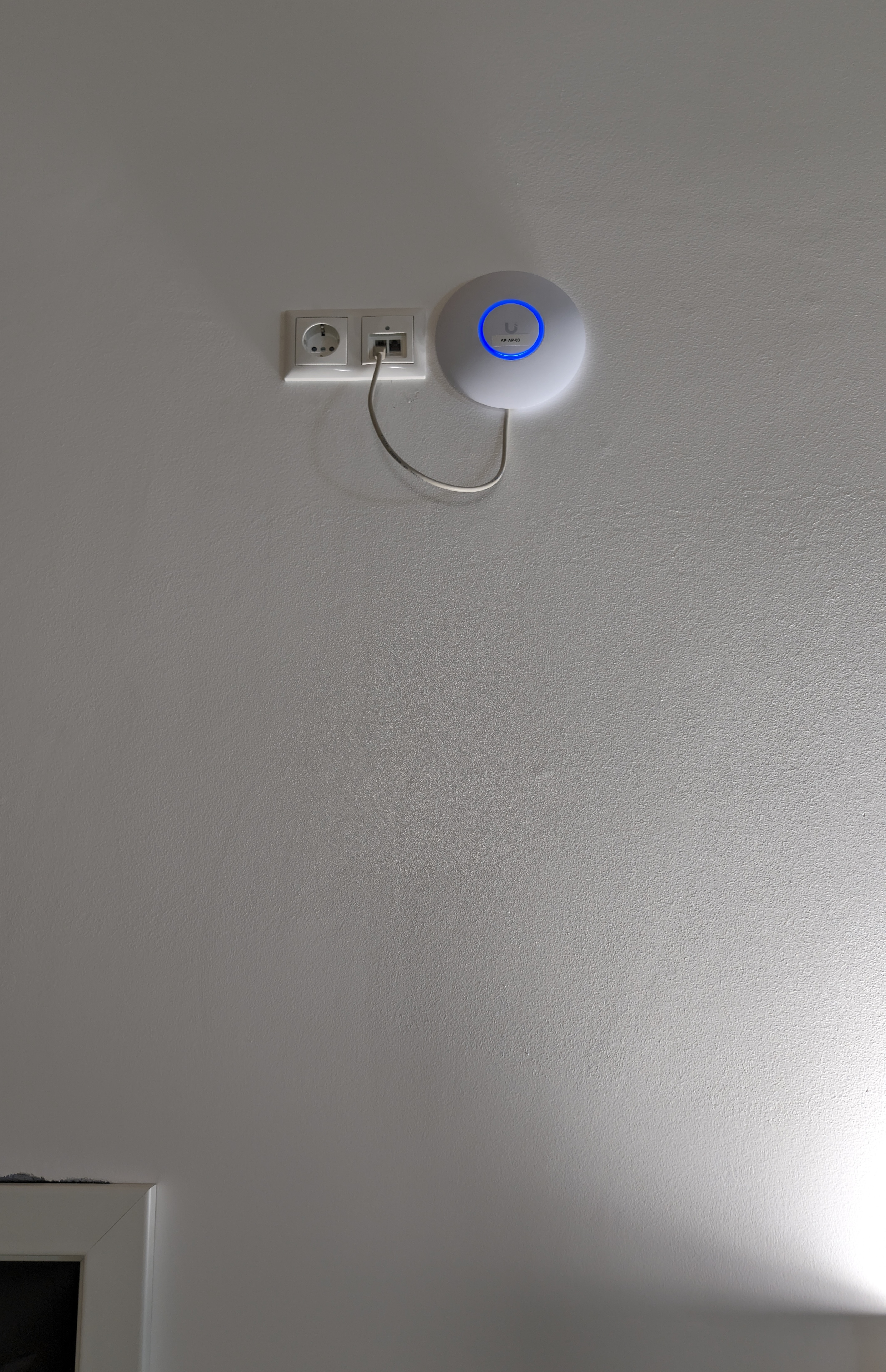

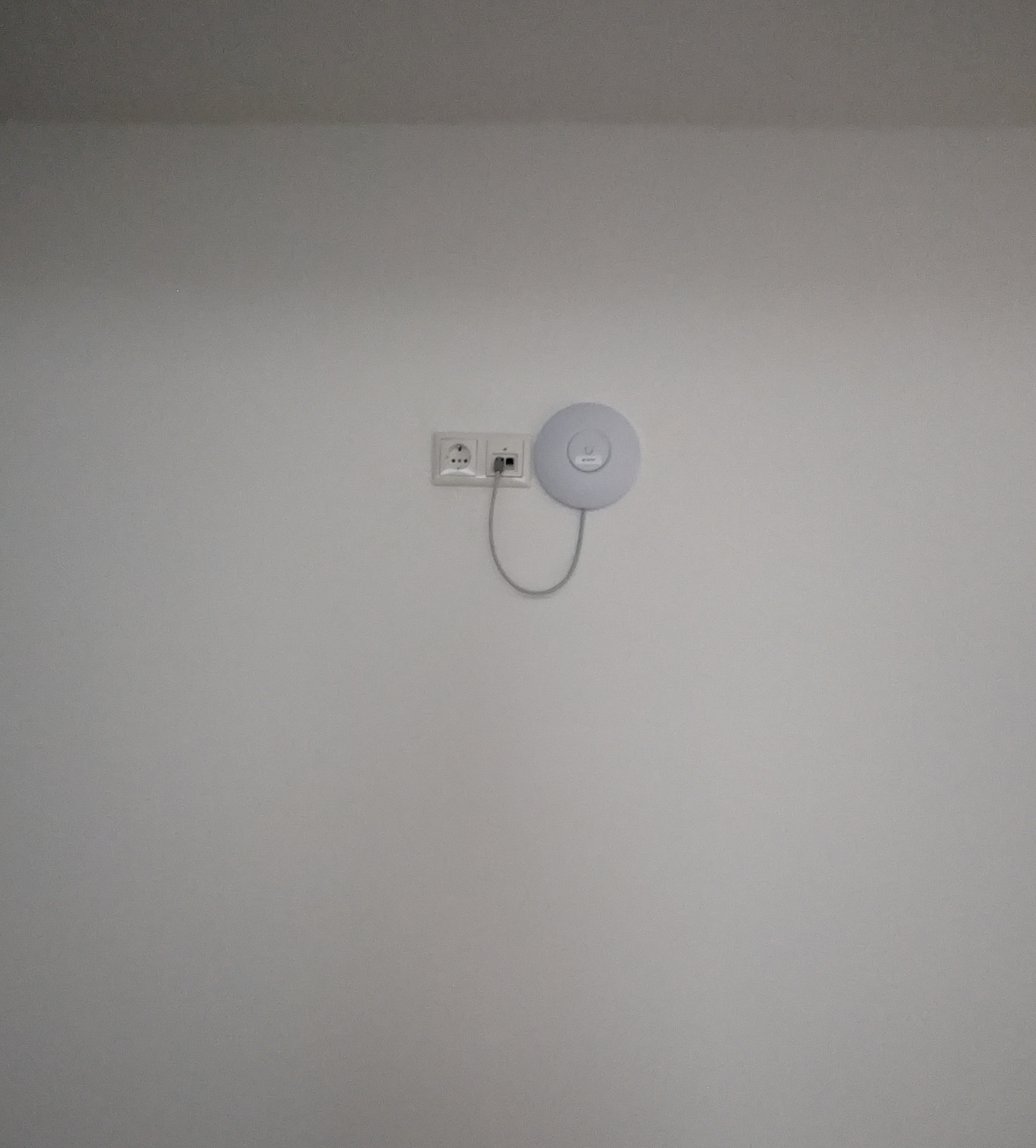

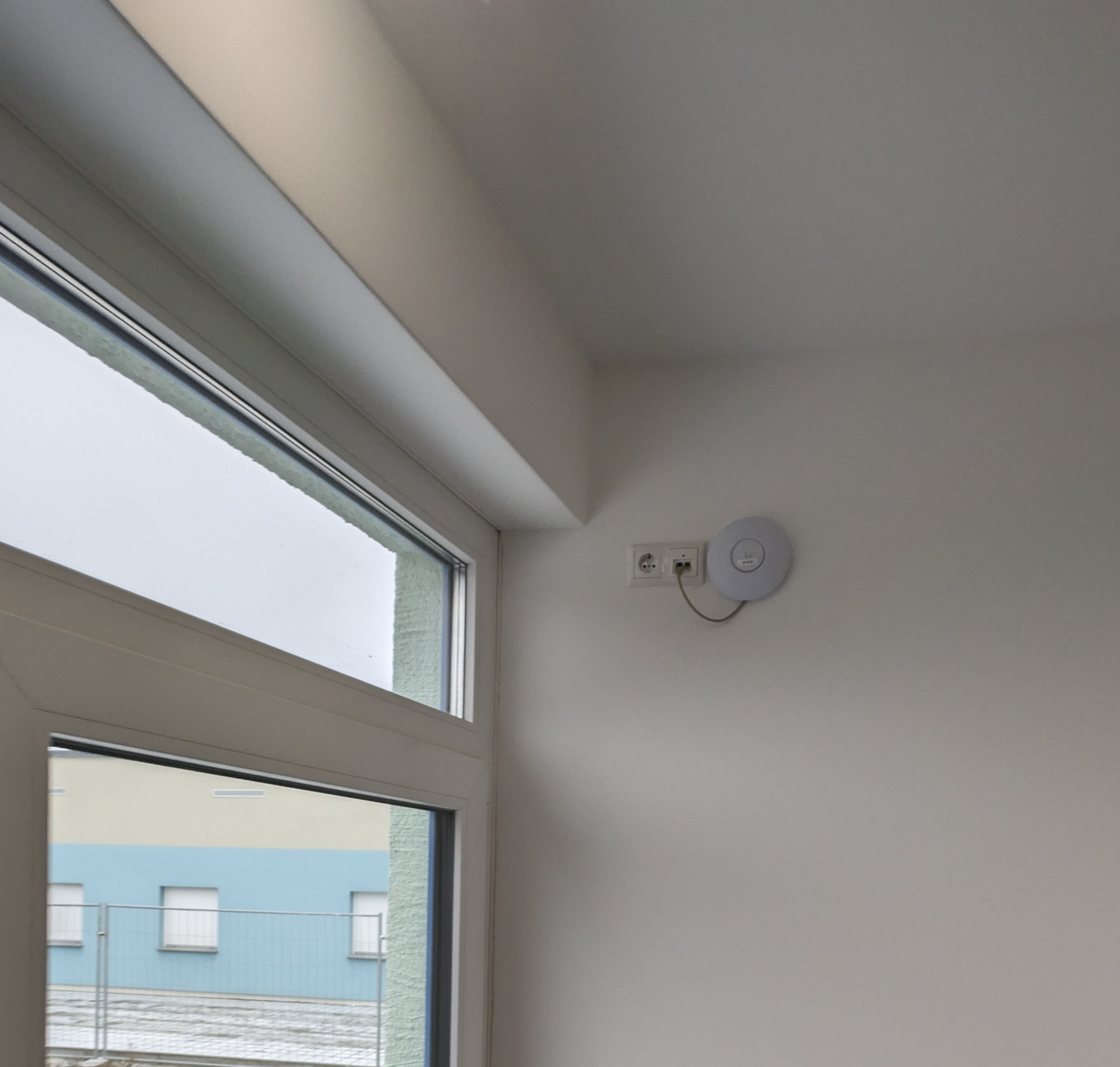

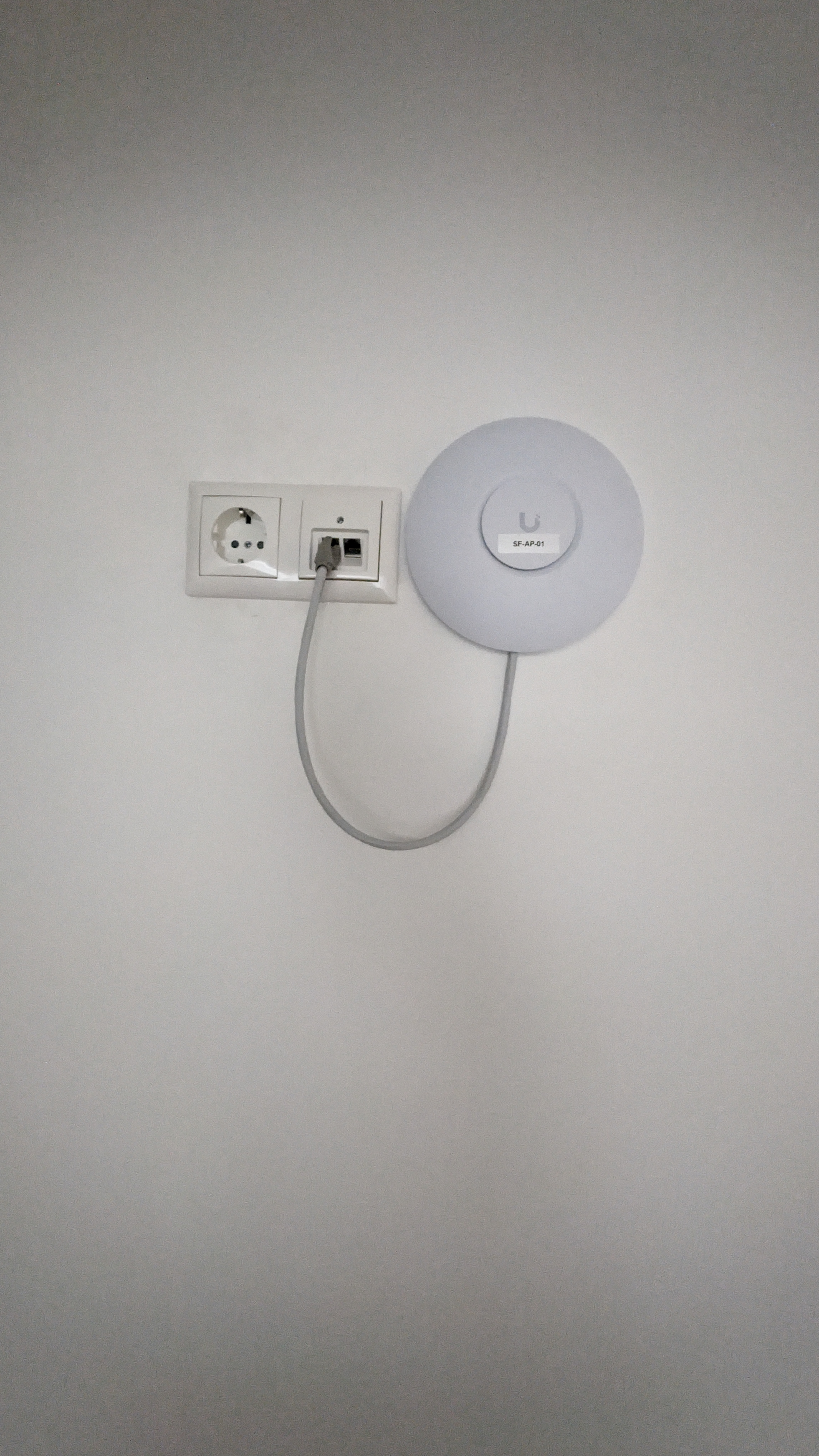

Mehrere UniFi Access Points der aktuellen Generation (802.11ax / Wi-Fi 6) wurden an Decken und Wänden montiert — gebohrt, gedübelt, verschraubt, Kabel eingezogen. Jeder AP sendet drei separate SSIDs, eine pro VLAN, sodass Endgeräte automatisch im richtigen Netzsegment landen.
USV — Unterbrechungsfreie Stromversorgung

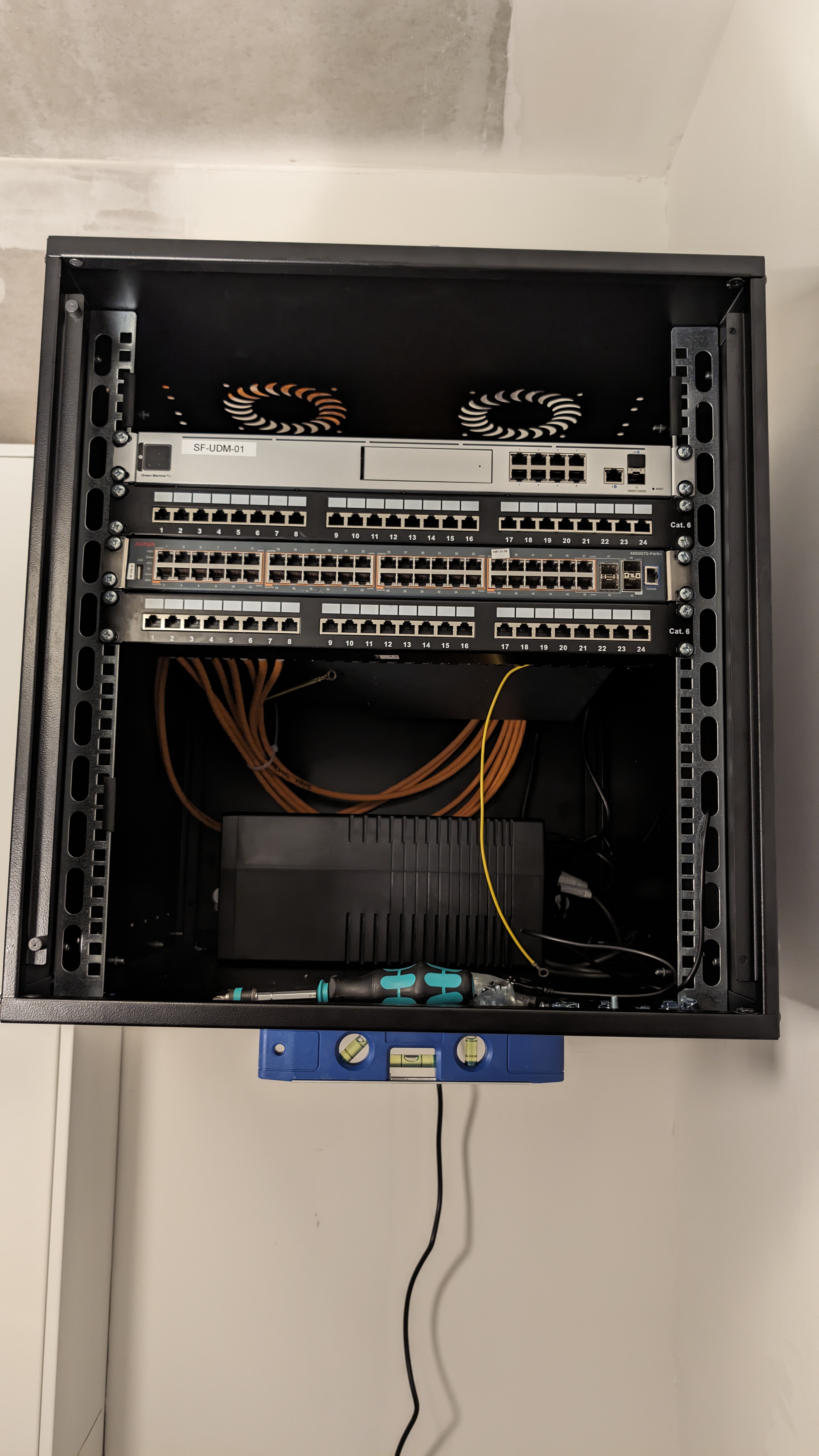

Alle aktiven Netzwerkkomponenten im Wandschrank — Switch, Router und NVR — wurden an eine USV (Unterbrechungsfreie Stromversorgung) angeschlossen. Bei einem Stromausfall bleibt die Netzwerkinfrastruktur für mehrere Minuten vollständig betriebsbereit: laufende Aufzeichnungen werden nicht unterbrochen, Endgeräte trennen sich nicht vom Netz und die Technik kann kontrolliert heruntergefahren werden — statt harter Abschaltung, die zu Datenverlust oder Hardwareschäden führen kann.
Videoüberwachung

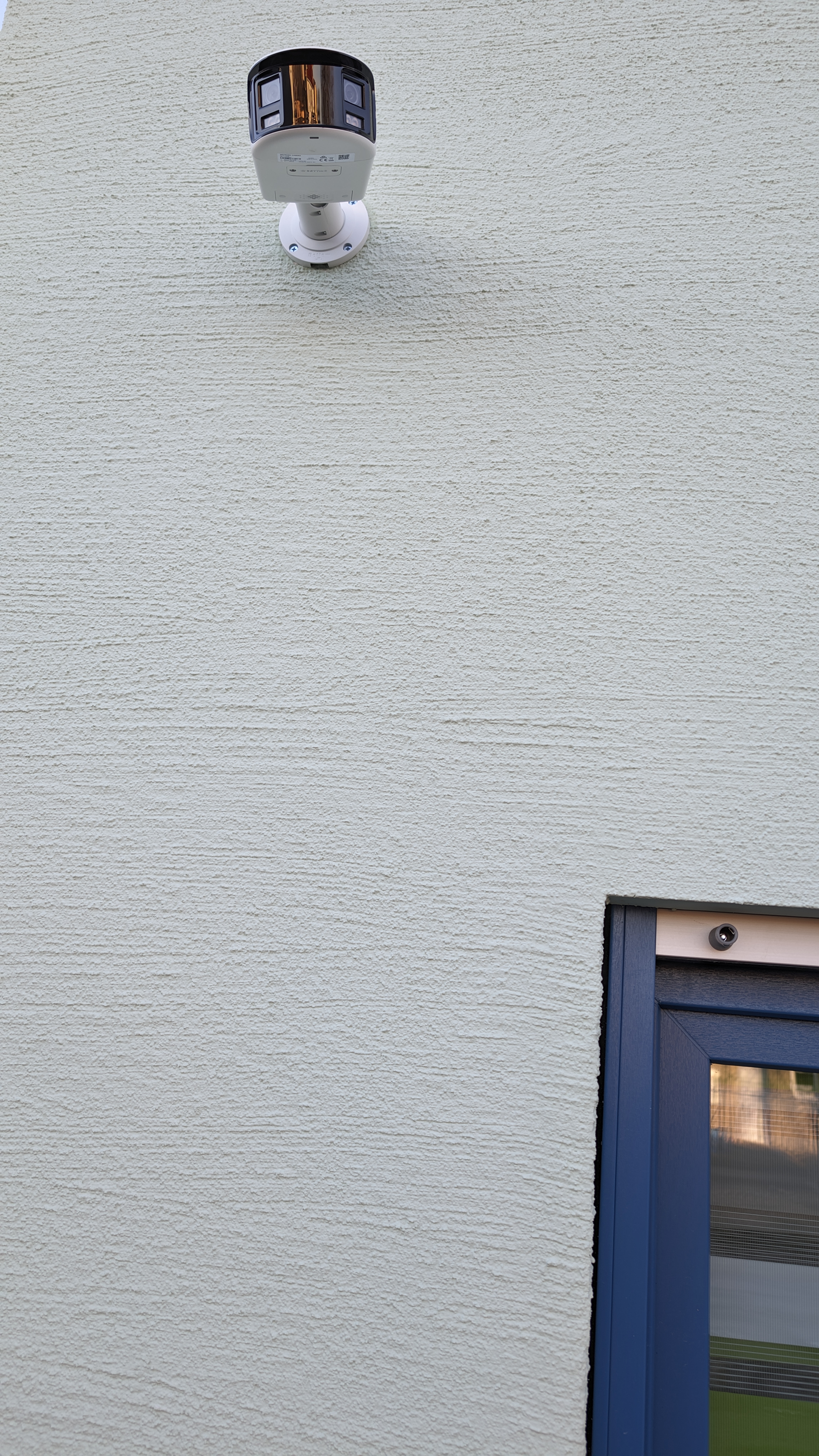

Parallel zur Netzwerkinfrastruktur wurde eine DSGVO-konforme Videoüberwachungslösung implementiert. UniFi Protect Kameras wurden in die bestehende UniFi-Umgebung integriert — zentrale Verwaltung, lokale Aufzeichnung ohne Cloud-Zwang. Ergänzend wurden Drittanbieter-Tools für erweiterte Funktionen und Benachrichtigungen eingebunden.

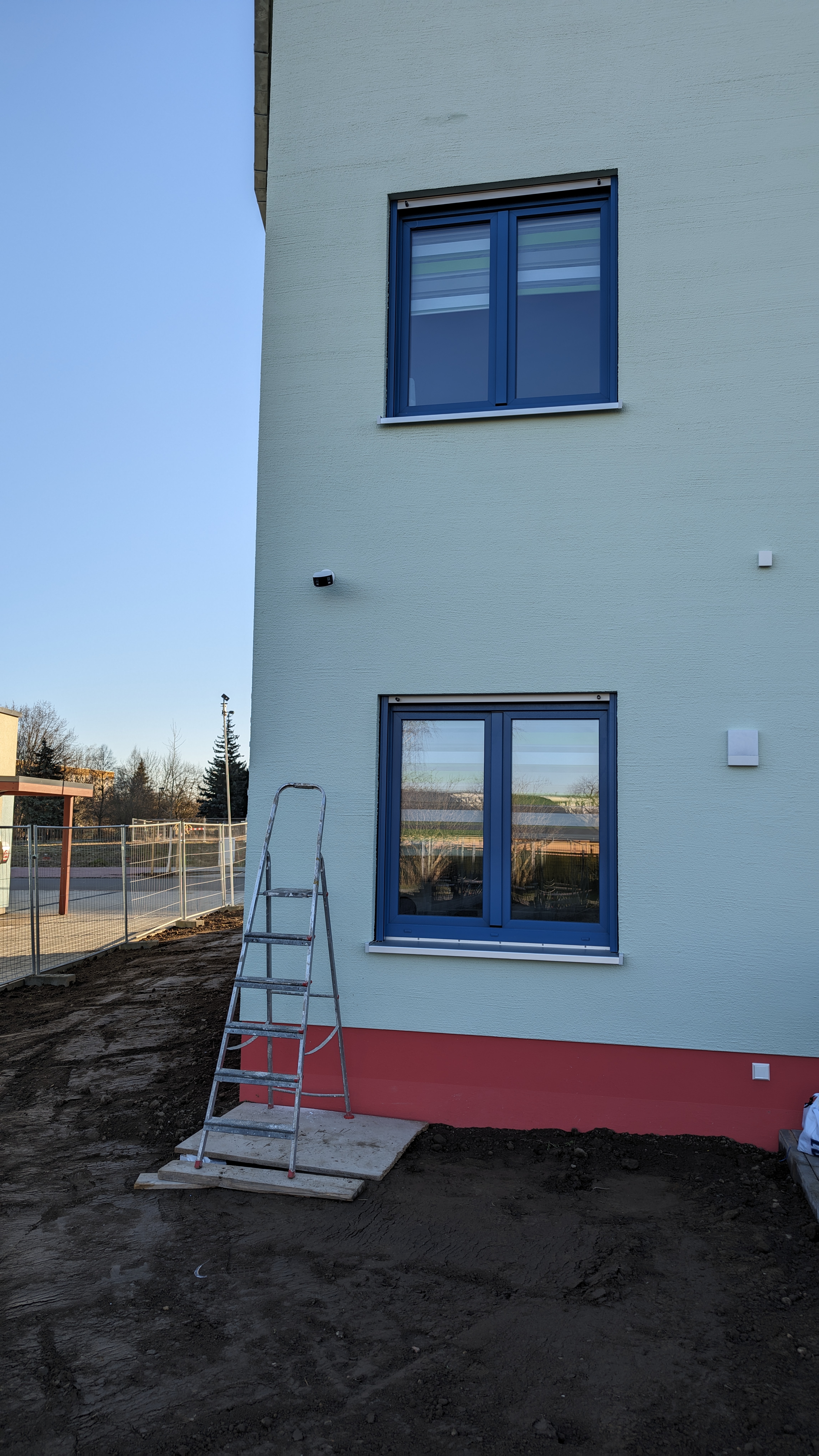

- ◆ UniFi Protect Kameras — nahtlos in UniFi-Plattform integriert, PoE-versorgt
- ◆ Lokale Aufzeichnung auf NVR — keine Datenübertragung an externe Cloud-Dienste
- ◆ Drittanbieter-Tools für Ereignisbenachrichtigungen und erweiterte Auswertung
- ◆ Kamerastandorte, Sichtfelder und Aufbewahrungsfristen DSGVO-konform dokumentiert

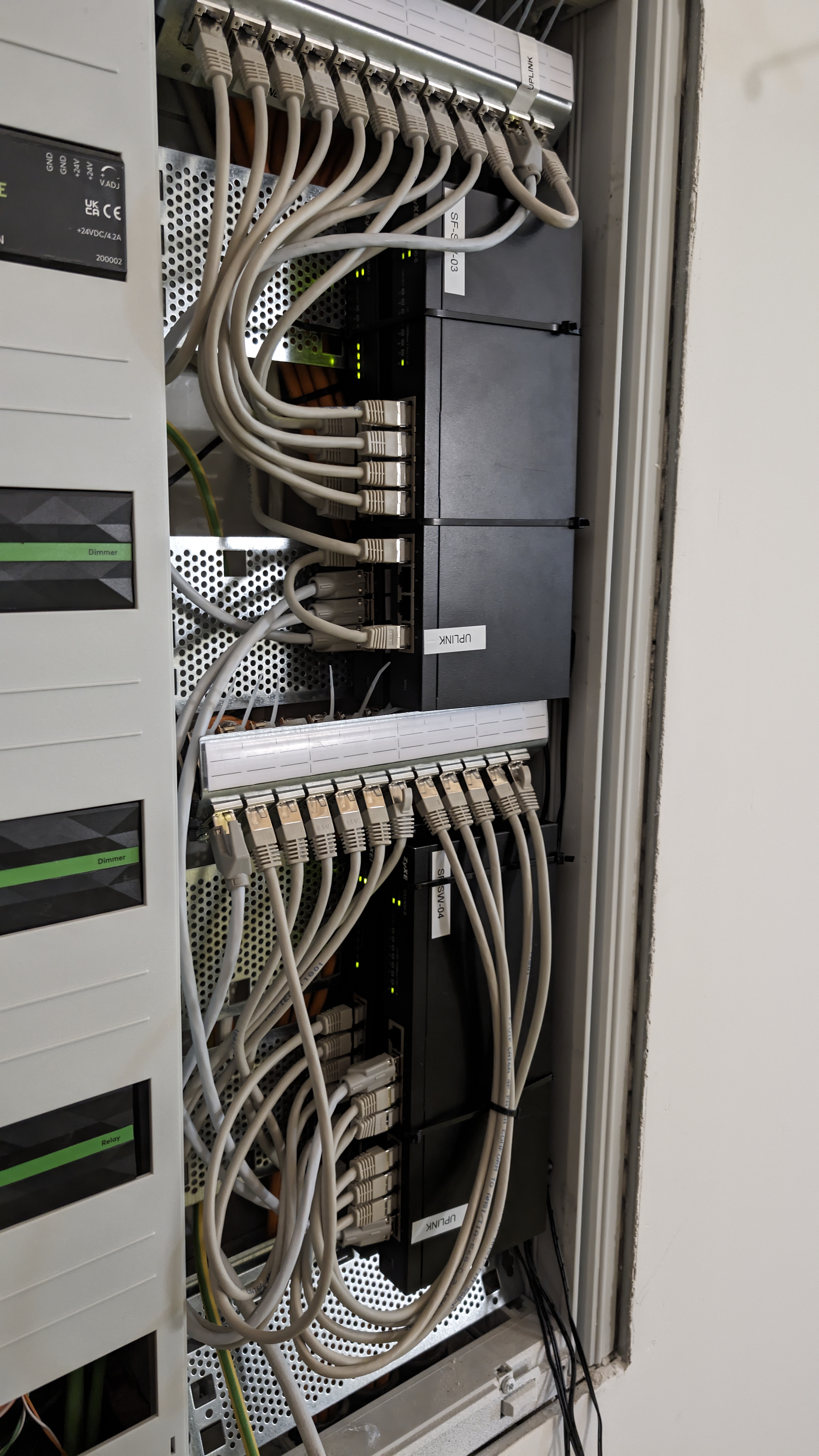

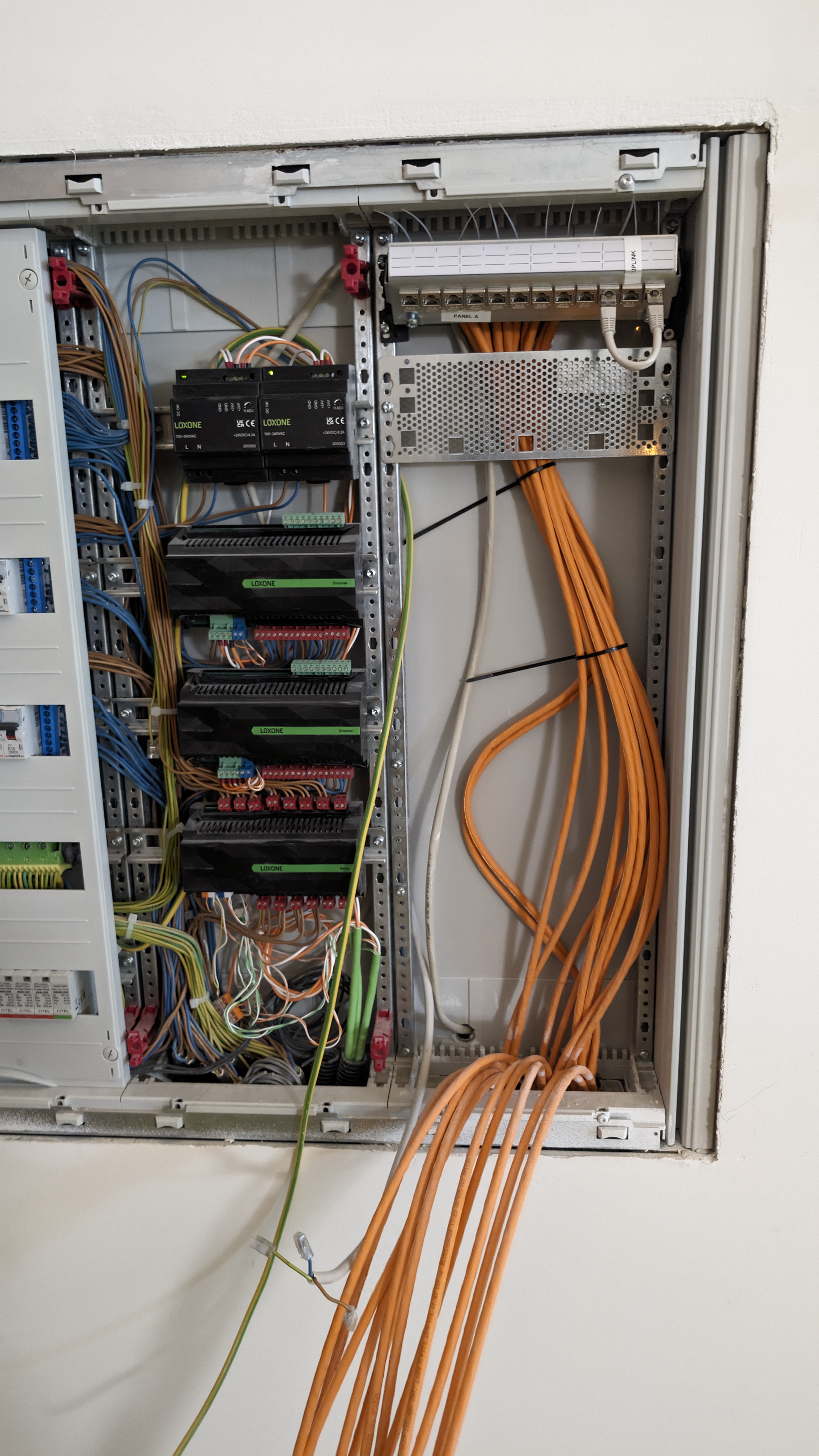

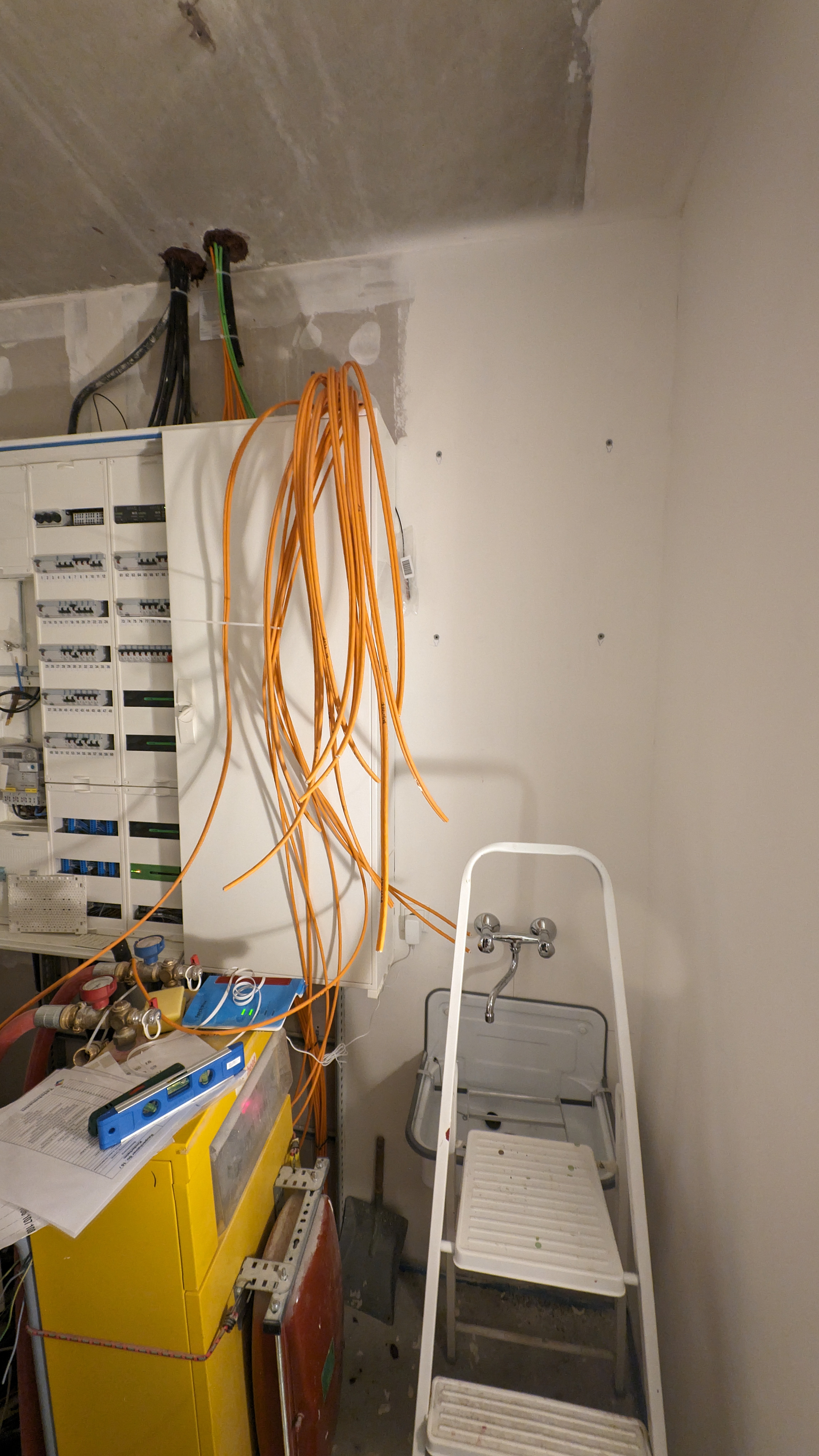

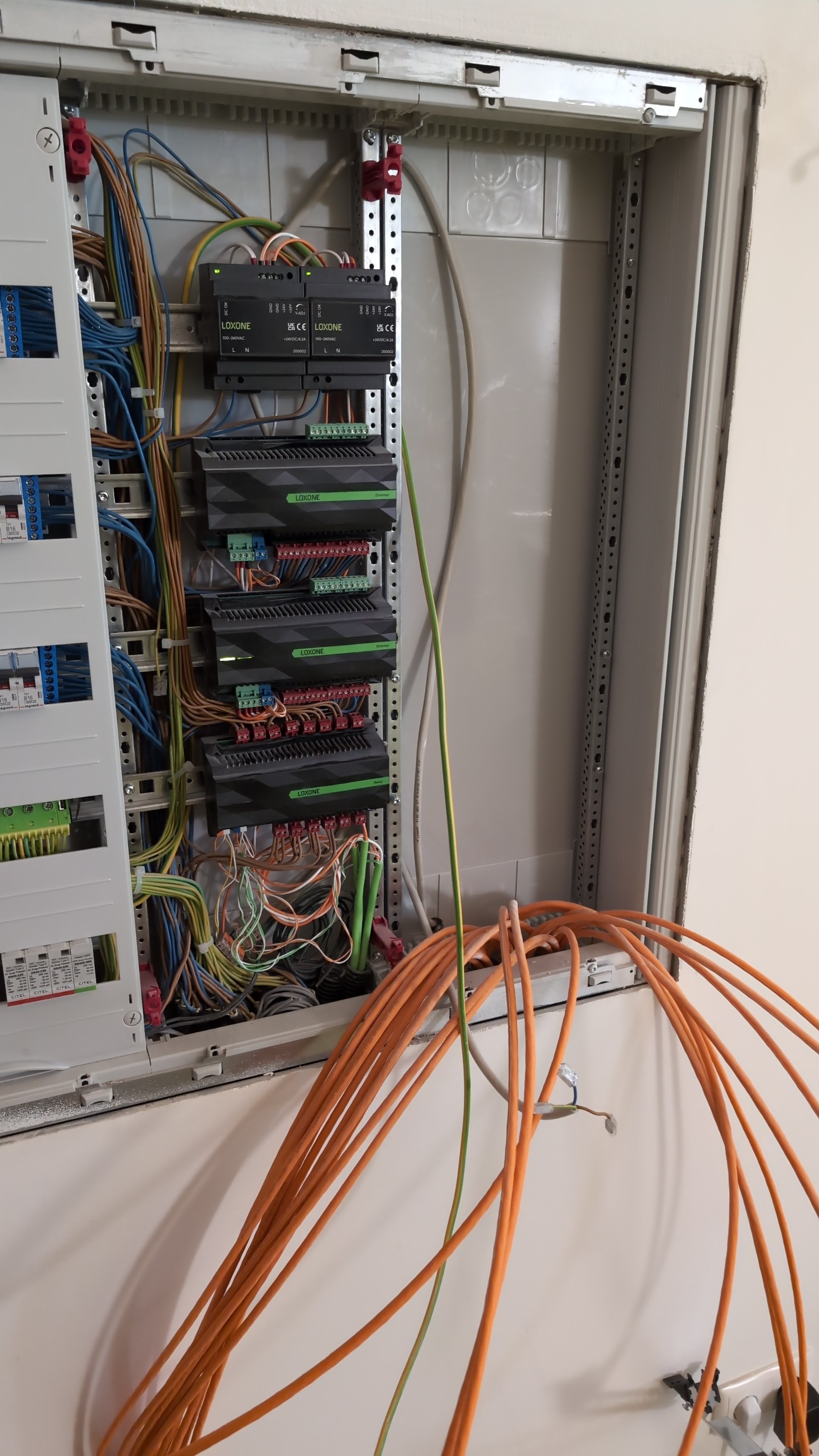

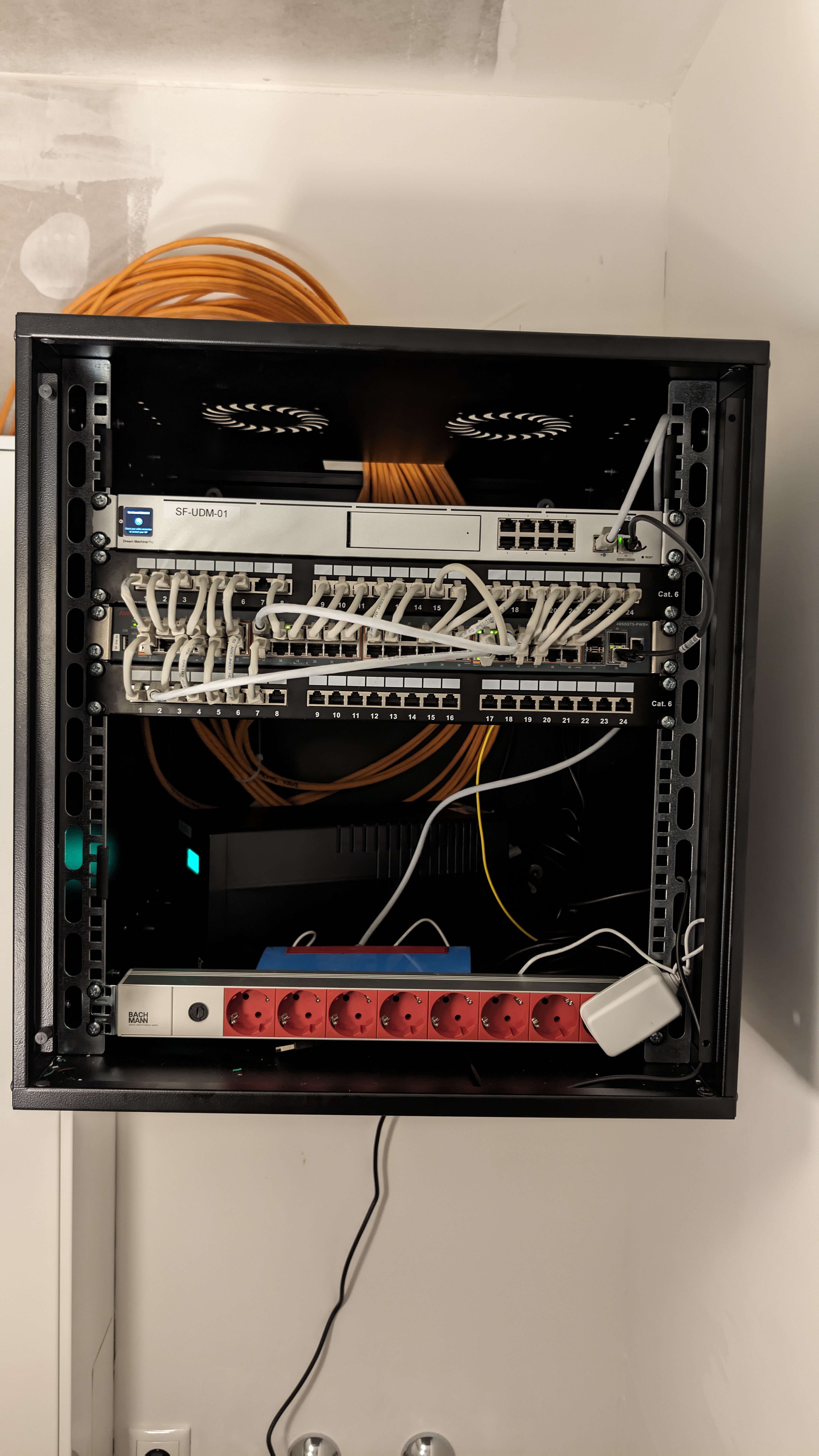

Sehen Sie den Unterschied
Schieben Sie den Regler, um Vorher und Nachher zu vergleichen.
Einblick in die Umsetzung
Ergebnis
Die Wohngruppe verfügt heute über eine stabile, skalierbare und datenschutzkonforme IT-Infrastruktur. Mitarbeiter, Kinder und Besucher sind sauber getrennt — kein Gerät eines Gastes kann auf interne Ressourcen zugreifen. Die DNS-Filterung schützt Kinder vor ungeeigneten Inhalten. Eine USV hält die Technik bei Stromausfällen am Laufen. Alle Komponenten werden zentral über das UniFi-Dashboard überwacht. Eine vollständige IT-Dokumentation wurde übergeben.
Vollständige Netzwerkdokumentation (Topologie, IP-Konzept, VLAN-Tabelle, Kamerastandorte), Einweisung der Mitarbeiter, Zugangsdaten in sicherem Format übergeben.
